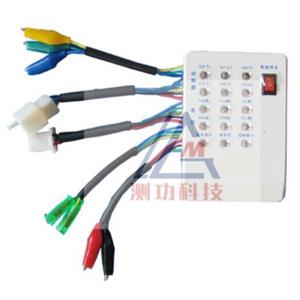

手持式电动车无刷电机控制器测试仪

操作该设备（手持式电动车无刷电机控制器测试仪）的具体方法：

1、接上220V电源，并翻开似器后边的电源开关，比时正常显现参数：输出电压:0000，控制器相位60C，转把电压0，尔电压0，出电流0，形式0，温度(有接探头时为当前温度，否则为0)电机转速为0。

2、接上外部稳压电源，红色接正极，黑色接负极，并观察面板上的辅出电压是否有显现，假如量的控制器为48V，则需求调理外接电源的电压在48V，假如量的控制器为36V，则需求调理外接电源的电压在36V，如用电池作电源。则48V接4串联12V电池。36V接3韦联12V电池。在进行老化测试之前，要保证电池容量足够。(注意电源极性不能反接否则会损坏本仪器

3、衔接控制器的电源接头，并按颜色对接三相线，与信号线，而后把检视开关打到要测试的方位，确认各电源线、信号线、霍尔信号衔接正确。
