测功机的结构
- 2023-05-17-

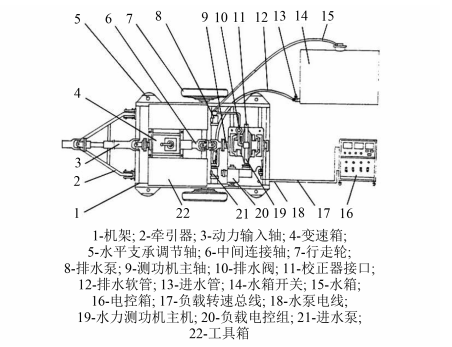

水力测功机结构如图2所示。将水力测功机主机安装在一个可以自由移动的机架上,牵引架牵引行走到各测试地点[7]。测功机主轴与被测负载的动力输出轴连接好,即可以测试该负载的发动机功率。


图2  水力测功机结构图
1.2.2  磁滞测功机的结构
磁滞测功机结构如图3所示。磁滞测功机是由悬架在外轴承座上的磁滞制动器,应变梁转矩传感器、光电转速传感器和转矩放大器等所组成[8]。


图3  磁滞测功机结构图
磁滞制动器的薄壁转子杯在被测电机转轴联轴器的带动下转动。当励磁绕组通电后,内外定子极性相反,在这个磁场中旋转的转子杯被磁场反复磁化,并产生磁滞损耗,形成制动转矩。在内外定子上产生与制动转矩相反的转矩,促使定子顺转子旋转方向偏转,此偏转转矩为被测转矩。
应变梁转矩传感器安装在制动器后部的机座上,定子旋转方向偏转时,应变梁会相应发生形变,当形变后应变电阻桥不再平衡,输出直流电压,低噪声高精度放大器可以将电压放大到需求的转矩数值。
测速光栅安装在磁滞测功机的转轴末端,如果转轴转动,测速光栅促使光电断续器产生脉冲,转轴每转动一圈,光电断续器产生60个脉冲,经过整形放大,被测转速会直接显示在数码管上。
1.2.3  磁粉测功机的结构

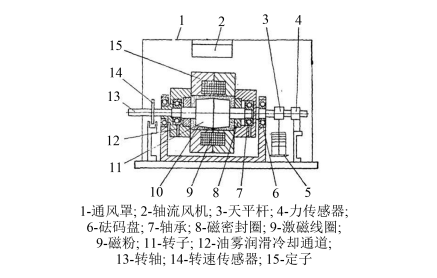

磁粉测功机结构如图4所示。转轴的前伸出端用连接套与测试支架相连,可以接受被测机构的驱动扭矩。前轴伸出端上安装转速传感器[9]。转子工作极面做成圆锥角,定子后轴伸出端上安装有定标用的砝码盘、力传感器及天平杆。磁粉填充在定子与转子之间的工作间隙中。测功机转子前轴伸出端上安装有转速传感器,力传感器安装在定子后轴伸出端上。


图4  磁粉测功机结构图
1.2.4  电涡流测功机的结构

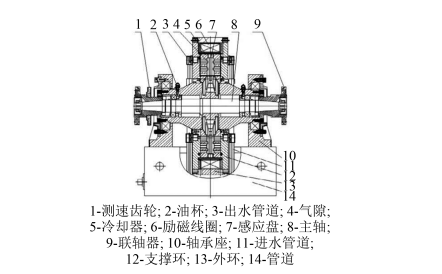

电涡流测功机结构如图5所示。由电枢和励磁线圈、感应盘、矫正装置及测力装置组成[10]。转子同轴安装的励磁线圈通直流电后会有磁通通过,因为在气隙和电枢体内表面产生交变磁场,所以会感应出“涡流”。转子在“涡流”和磁场的耦合作用下产生制动转矩,在电枢上产生同样的力矩,并被力矩传感器传输出来。


图5  电涡流测功机结构剖面图
1.2.5  直流电力测功机的结构

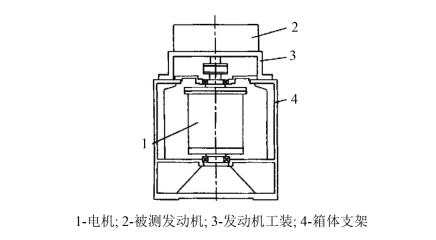

直流电力测功机结构如图6所示箱体支架上垂直安装着直流电机,电机尾部支撑采用角接触轴承,以承受电机重力[11]。试验时,被测发动机安装于箱体支架上,直流电力测功机在发动机工作时产生的离心力、往复惯性力、侧向力等会引起振动,影响测量精度。为了降低振动,测功机支架采用铸铁箱体式结构,受力面上有加强筋。


图6  直流电力测功机结构图
1.2.6  交流电力测功机的结构
交流电力测功机的测试负载工况多样、种类繁多,对应有满足各种不同负载的需要的交流同步电力测功机、交流异步电力测功机及交流双馈电力测功机系统的方案。

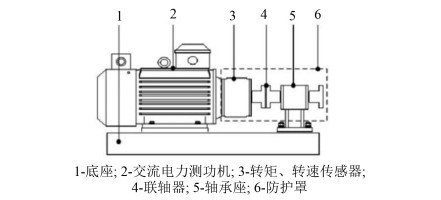

交流电力测功机结构如图7所示流电力测功机既可以作为发电机运行,也可以作为电机运行[12],运行在发电状态测功时,发出的电功率被负载电阻所吸收。


图7  交流电力测功机结构图
